?? R600a加注系统安全监控装置
MEDUSA

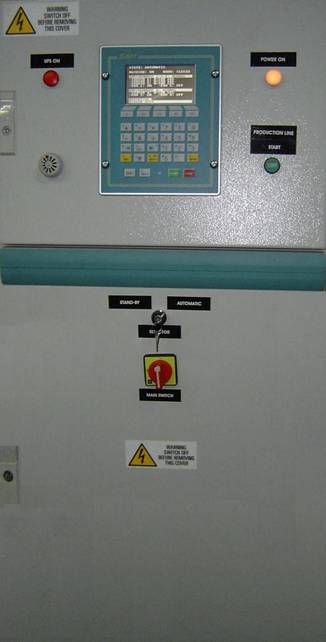

MEDUSA正面图
性能特点
- 一体化高度集成,检测控制功能通过一个紧凑型机箱完成,易于找到最合理的安装位置。
- 安装方便,所有电缆接口均采用容易装卸的快插接头,美观可靠且易于维护。
- 同时监测包括冷媒浓度,排风系统状态以及其他用户要求的与安全有关的参数(比如加注机门开关状态等),并且对排风系统和R600a加注机的工作进行控制。
- 采用微处理器为核心的控制系统,5.5英寸LCD液晶显示屏,同步、实时显示各探头位置R600a浓度,各排风风机工作状态,前次报警记录以及其他受控参数。
- 当较长时间不进行R600a加注生产时,可将本装置切换到“待机”状态。此时,排风系统处于待机状态,当任一探头位置R600浓度达到爆炸下限的15%时,本装置将启动风机,同时给出相应的声光报警。这样风机的寿命大大延长,还节约电力等费用。
- 正常生产中,本装置应切换到“自动”状态。此时,当任一探头位置R600a浓度达到爆炸下限的15%时,本装置启动第2级风机以加大排风量,同时给出相应的声光报警。当任一探头位置R600a浓度达到爆炸下限的30%时,本装置将切断R600a供应管道,停止加压输送泵工作,切断加注机和其他受控设施电源和动力,同时给出相应的声光报警。
- 本装置附设紧急开关,用于突发情况下发出警报和命令本装置执行30%浓度泄漏动作。
- 本装置装有UPS备用电源,当发生临时停电情况时可以正常工作一定时间,以便用户连接备用电源或实施相应维修措施。
- 探头数量可由用户根据实际需要确定。
?????????????????????
MEDUSA背面图(电气快插接头)???????????? R600a浓度监测用探头
|
